| 250kW變速箱試驗臺技術文件 | |||||||||||||||||||||||||||
| 來源： 點擊數：2405次 更新時間：2021/11/6 11:24:36 | |||||||||||||||||||||||||||
一、技術要求 1、外形尺寸（主體部分）：5000*2000*1750mm 2、動力輸入設備及參數： （1）設備名稱：西門子驅動電機1臺 （2）參數： 額定功率：250KW 額定轉速：1500 r/min 最高轉速：3000r/min （3）控制器 ABB 變頻器 額定功率：250KW 額定電流：430A 額定電壓：380V 3、計算機控制系統： （1）研華610 工業計算機 （2）19 寸液晶顯示器 （3）HP1008 激光打印機 （4）數據采集單元 （5）系統軟件 （6）操作臺 （7）信號線 （8）通過控制變頻器來改變驅動電機轉速，負載電機扭矩。 （9）數據采集溫度、壓力、流量、轉速 （10）數據記錄保存打印 （11）溫度傳感器1 個 （12）壓力傳感器4 個 （13）流量傳感器4 個 （14）轉速傳感器3 個 4、加載方式及設備： （1）方式：部分扭矩加載 （2）設備：大扭矩負載電機1臺 額定功率：250KW 額定轉速：600r/min 額定扭矩：4000Nm 最高轉速：3000r/min 5、測試參數; （1）傳動油溫度（82.2-121.1℃）； （2）泵出口傳動油壓力（1.69-1.96mpa）； （3）各檔位傳動油壓力（1.69-1.96mpa）； （4）變矩器出口油壓（172.4kpa-482.6kpa）； （5）換檔時檔位壓力變化量（小于34.5kpa）； （6）泵出口流量 （7）變矩器出口、入口流量 （8）調壓閥出口流量； （9）輸入、輸出轉速。 （10）渦輪轉速。 （11）變速箱輸出扭力。 6、節能; 在滿載試驗時（250kw），實際工廠耗電只有50kw，節能80%以上。 7、設備清單

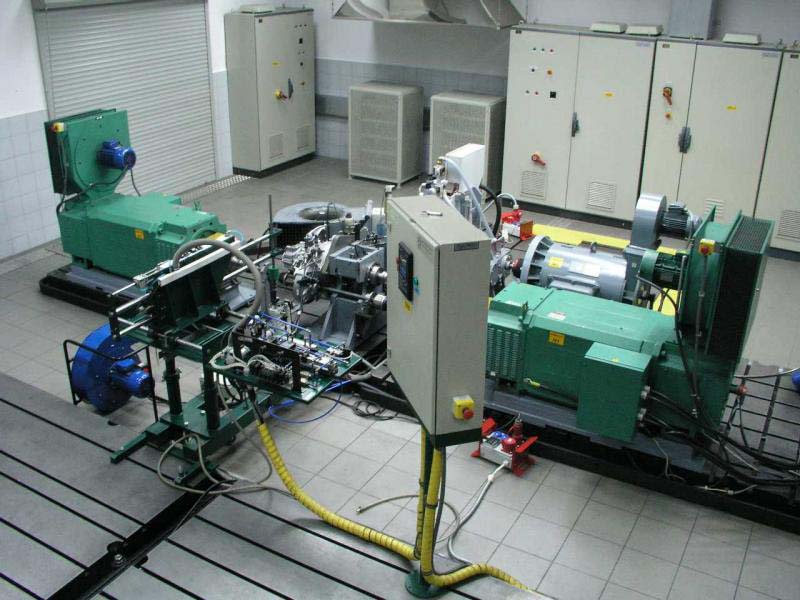

二、變速箱試驗臺照片 四、變速箱試驗臺關鍵設備電機選型依據
根據變速箱額定輸入功率、額定輸入轉速、最高輸入轉速、減速比，來選擇合適的電機。
| |||||||||||||||||||||||||||
